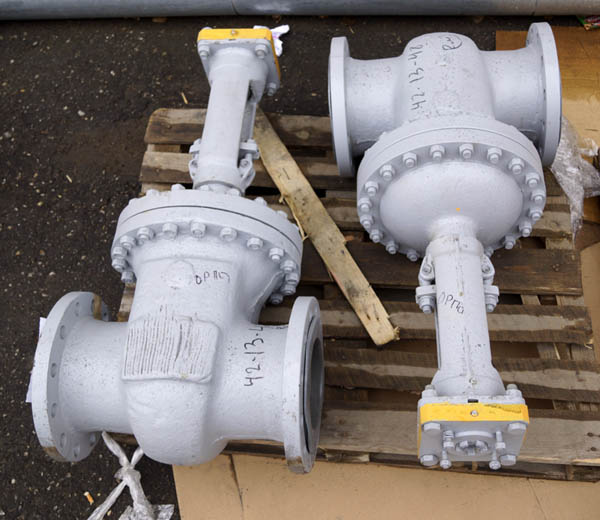

Задвижка 30с915нж

Использование задвижки 30с915нж стальной в трубопроводных системах

Задвижка 30с915нж клиновая относится к трубопроводной арматуре, с помощью которой возможно легко выполнять перекрытие или регулировку рабочей среды, перемещаемой по трубопроводной системе. Они востребованы для построения трубопроводной системы, по которой передаются нефть, масла и вода. Такая рабочая среда характеризуется отсутствием твердых примесей и хорошими коррозийными свойствами.

Задвижка подходит для районов с умеренным климатом.

Конструкционные особенности 30с915нж задвижек

Задвижка 30с915нж оборудована электроприводом. Это позволяет автоматически дистанционно управлять и корректировать потоки рабочей среды. Особенно это востребовано на предприятиях нефтегазовой и энергетической отрасли, в жилищно-коммунальном хозяйстве. Возможно и ручное управление запорной арматурой в случае достижения устройством крайних положений при открытии или закрытии. При этом точно фиксируется положение затвора, что положительно влияет на безопасность работы запорного устройства.

Из-за прямолинейности потока среды и в связи с отсутствием поворотов задвижка отличается низким значением коэффициента местного сопротивления.

Запорно-регулирующее устройство изготавливается из нержавеющей стали. Отличается высокой коррозионной стойкостью, обеспечивая надежную и бесперебойную работу системы. Изделие сохраняет свою работоспособность после 1000 циклов открывания и закрывания.

Существует два способа присоединения устройства к трубопроводной системе:

• фланцевое соединение;
• под приварку.

Основные элементы конструкции – корпус, крышка и клин – изготавливаются из стали марок ст. 25л. и ст. 35л. Между корпусом и крышкой предусмотрена укладка уплотнителя в виде прокладки или кольца.

Технические показатели изделия 30с915нж

Задвижка стальная 30с915нж имеет следующие технические характеристики:

• Устройство работает при минимальной температуре окружающей среды от -40°C.
• Температура перемещаемой рабочей среды в интервале от –40 до +450°C.
• Класс герметичности затвора А, что свидетельствует об отсутствии видимых утечек во время проведения испытаний.
• Гарантийный срок службы изделия 24 месяца.
• Продолжительность бесперебойной работы более 10 лет.
• Тип присоединения электропривода к арматуре в зависимости от величины условного диаметра обозначается А, Б, В и Г.
• Минимальное количество оборотов шпинделя – 15, максимальное – 53.

При поставке изделий в комплекте предусматривается наличие паспортов на задвижку и электропривод, техническое описание и инструкция по эксплуатации электропривода.

Запорная арматура выпускается с условным диаметром от 50 до 400 мм. Минимальный вес изделия 20 кг, максимальный – 750 кг.
